怎么測量大型不規則堆積物體積

發布時間：2026-03-10 來源：銳達儀表

　　在煤炭堆場、礦石料場、砂石骨料廠，甚至糧食儲運中心，我們經常會面對這樣一個難題：眼前這座動輒數萬噸、形狀極不規則的物料堆，它的體積到底是多少？這個問題看似簡單，實則困擾了行業幾十年。不同于規則形狀的物體可以用長寬高相乘，自然堆積的物料往往呈現復雜的錐形、梯形，或因裝卸作業形成多個凹凸面。傳統的人工測量方式——拿著手持激光槍繞點打點，甚至爬上料堆插標桿——不僅危險，而且只能獲取零星的數據點，根本無法還原復雜料堆的真實形態。那么，面對這些“不規則巨人”，我們究竟該如何精準測量它們的體積？

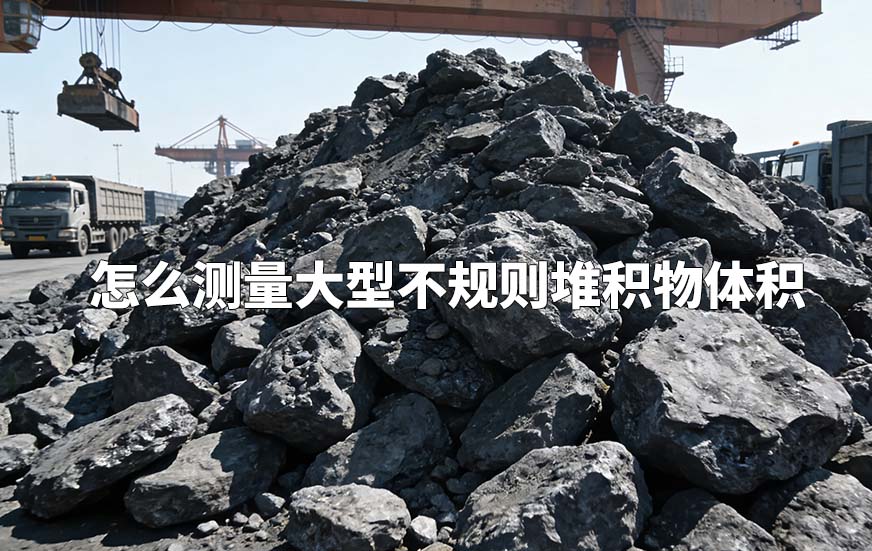

怎么測量大型不規則堆積物體積

　　一、3D激光盤煤儀測量原理

　　3D激光盤料儀可精確測量物料的三維信息，采用激光測距的技術，由激光傳感器對外發射激光光束，激光照射到物料表面后產生反射光束，由激光傳感器內的光電傳感器接收，通過測量激光光束從發射到接收的飛行時間，可得物料表面與激光傳感器的距離，3D激光盤料儀采用二維激光傳感器，使激光光束在某一平面上旋轉或移動進行二維測量，在此基礎上搭配精密同步的轉動云臺帶動二維激光傳感器在另一維度上轉動從而實現物料表面的三維掃描。云服務器結合圖像處理、大數據分析、A人工智能、機器學習、云存儲及計算等技術，分析轉換得到物料表面的三維點云數據并建立高精度高分辨率的三維模型，并據此計算獲得物料的質量、體積、料位等相關參數信息3D激光盤料儀可24小時自動作業，快速測量且實時準確地獲取三維信息，從而得到物料進銷存數據與物料分布的三維形態，實現料場管理智能化、信息化與準確化、數據可視化、過程透明化、現場無人自動化。

　　二、全域掃描：360°無死角捕捉每一處起伏

　　設備內置了精密的二維激光傳感器和高精度轉動云臺。當傳感器在一個平面內快速旋轉進行線掃描時，云臺帶動它進行水平360°旋轉。這樣一來，原本的單點測距就變成了覆蓋整個料場的三維立體掃描。

　　得益于360°水平視場角與180°垂直視場角的設計，無論料堆頂部多高、邊緣多陡，還是設備背后是否存在盲區，激光光束都能像梳子一樣，將料堆的每一寸表面“梳理”一遍。整個掃描過程僅需數分鐘，就能在物料表面采集到數百萬個三維空間坐標點——這些密密麻麻的點位，就是構建數字模型的基礎素材，被稱為“點云數據”。

　　三、三維重建：從離散點到真實模型

　　有了海量的點云數據，接下來的問題是如何讓它變得“可讀”。

　　這些數據被實時傳輸?shù)脚涮椎能浖到y(tǒng)中。通過先進的三維重建算法，那些原本離散的、看似雜亂的點，被智能地連接、擬合、填充，最終在電腦屏幕上重新生成一個與真實料堆一模一樣的數字化三維模型。這個模型是如此的直觀和精準——管理人員坐在辦公室里，拖動鼠標就能從任意角度旋轉觀察料堆，哪里高、哪里低、哪里庫存最多，一目了然。這便是三維全景實時成像技術帶來的價值。
